JUKI LH-3528이중 바늘 박음질 기계

JUKI LH-3528양침 박음질 기계 시리즈:

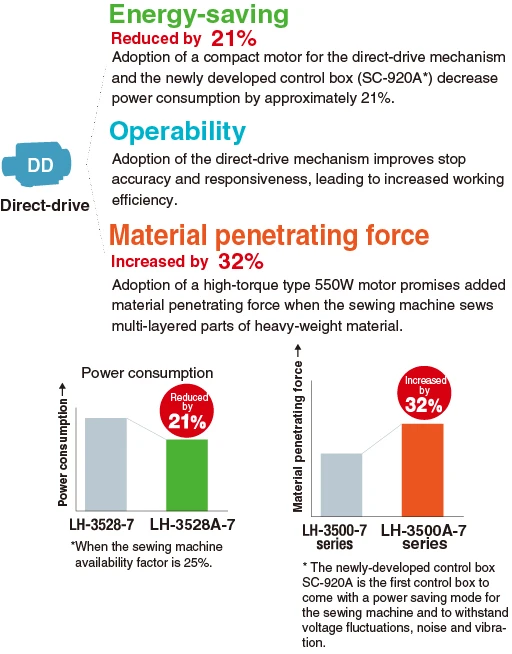

JUKI LH-3528이중 바늘 박음질 기계시리즈가 더욱 발전했습니다. 다이렉트 드라이브 메커니즘, 세미 드라이 헤드, 새로운 실 장력 제어 메커니즘 및 개선된 오일링 시스템 등 메커니즘이 대폭 강화된 최첨단 모델 2-바늘 재봉기입니다.

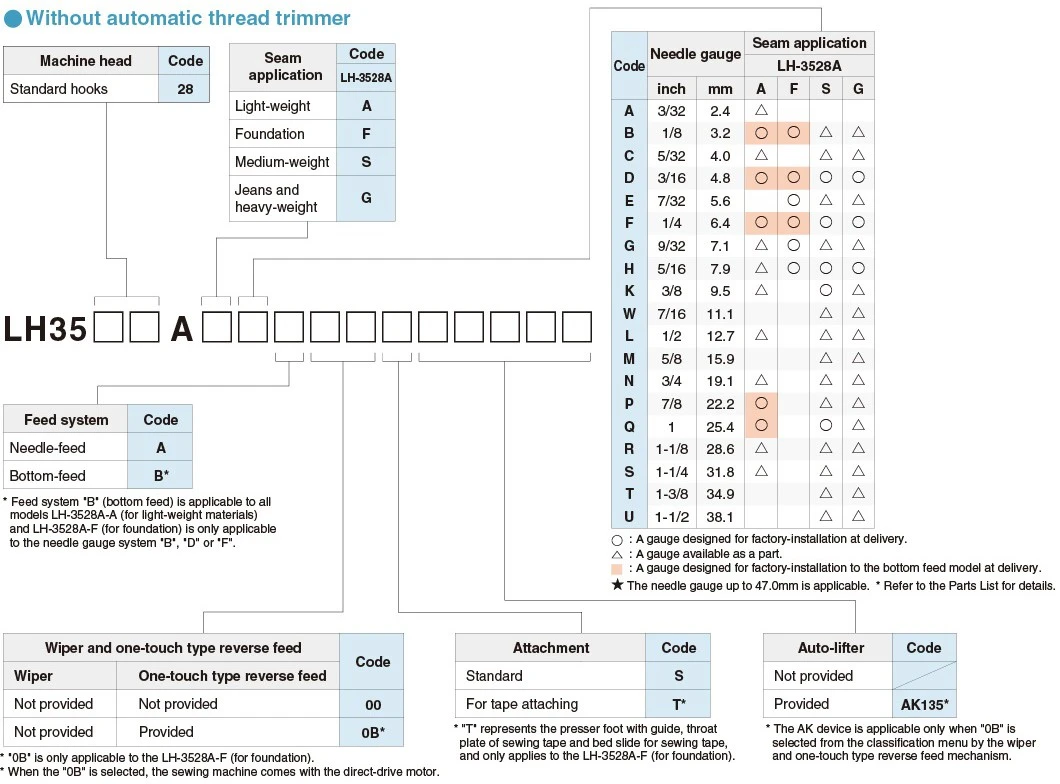

모델	LH-3528AA	LH-3528AF	LH-3528AS	LH-3528AG
애플리케이션	경량	기반	매체 무게	청바지와 헤비급
정리된 분할바늘 바 메커니즘	제공되지 않음
훅	세로축 일반 후크
매끄럽게 하기	반건식/후크부:미량 윤활(탱크 시스템)
최대. 재봉 속도	3000sti/분
바늘과의 거리 머신 암에	120×266×87mm (턱부분 높이)
피드 시스템	바늘 공급과 바닥 공급 사이의 전환
최대. 스티치 길이	5 밀리미터	4 밀리미터	5mm
바늘대 스트로크	33.4 밀리미터
실채기	슬라이드형
텐셔너	좌우 독립 바늘형(박음질형)		표준형
실감기	머신 헤드 내장
노루발 들어올림	7mm(손으로), 13mm(무릎으로)
주유방식	에코 오일 방식(순환식), 클린 오일 방식
탱크 용량	280cm³
윤활유	JUKI 뉴 디프릭스 오일 No.1(ISO VG7과 동일)
바늘	DP×5 (#9) #9-#16	DP×5 (#10) #9-#16	DP×5 (#14) #9~#16	DP×5 (#21) #16~#23
외부 치수 패키지 (mm)	LH-3528A: 718×341×744mm/ LH-3528A-7: 768×341×744mm
머신 헤드 무게 (패키지 포함)	LH-3528A: 48kg / LH-3528A-7: 61kg(AK 포함: 63kg) / LH-3528AF-0B: 50kg(AK 포함: 63kg)

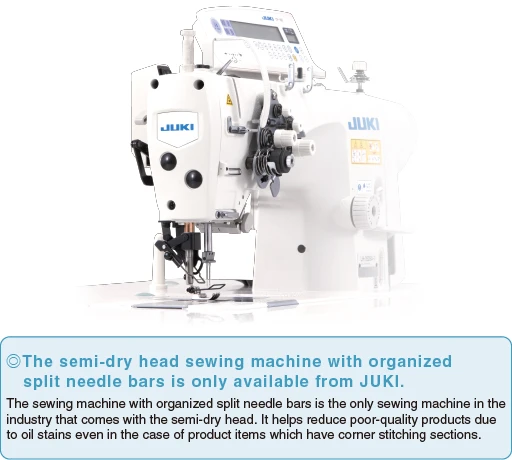

LH-3500A 시리즈 전 모델에는 세미드라이 헤드를 적용하여 프레임(바늘대 부분)의 오일 오염을 제거합니다.



윤활방식에 대한 재검토를 통해 오일탱크 위치를 재봉틀 내부로 변경하였습니다. 그 결과, 베드면 아래에 공간이 확보되어 '니들 피드'와 '보텀 피드' 사이의 피드 방식 전환과 피드 타이밍 전환(타이밍 벨트 교체)이 용이해졌습니다.



경량 소재의 봉제 등의 공정에서는 퍼커링이 방지되어야 합니다. 이 경우, 간편한 게이지 조정 및 변경을 통해 이송방식을 하단 이송으로 전환할 수 있습니다. 바늘이송에 비해 밑실이송은 퍼커링을 방지하고 낮은 실장력으로 재봉이 가능합니다.



다양한 모델 중에서 가벼운 소재부터 무거운 소재까지 재봉 품목에 따라 가장 적합한 모델을 선택할 수 있습니다.



조작 패널 CP-18A 및 CP-180A에는 제작 지원 기능이 제공됩니다.

생산 지원 기능은 실제로 출력 제어 기능, 작업 측정 기능 및 보빈 카운터 기능의 세 가지 기능(6가지 모드)으로 구성됩니다. 각각 고유의 생산 지원 효과가 있습니다. 필요에 따라 적절한 기능(모드)을 선택할 수 있습니다.

재봉기 상단 패널에서 파라메타 설정을 할 수 있어 설정 변경 시 작업자의 피로도를 줄여줍니다.

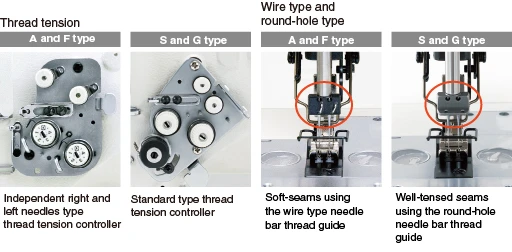

두 가지 유형의 실 장력 조절 장치가 개발되었습니다.

바늘 장력 조절 장치는 재봉틀 종류에 따라 두 가지 메커니즘으로 제공됩니다. A형과 F형은 퍼커링이나 불규칙한 스티치가 없는 솔기 품질을 약속합니다. S형, G형은 굵은 실을 사용해도 솔기가 텐션이 잘 되도록 봉제 범위가 넓어졌습니다.

와이어식 및 원형구멍식 바늘대 실안내

바늘대 실가이드(바늘 클램프)는 재봉기의 종류에 따라 와이어형과 원형구멍형 2가지 종류가 개발되었습니다. 가벼운 소재와 기초 봉제에 퍼커링이나 불규칙한 스티치 없이 봉제 능력이 요구되는 A형, F형에는 와이어식 바늘대 실 가이드를 적용하였습니다. 팽팽한 솔기가 필요한 소재를 재봉하는 S, G 타입에는 원형 구멍형 바늘대 실 가이드를 채택했습니다. 또한 탑스티칭 공정에 효과적인 가이드 부착 노루발이 G타입 표준으로 제공됩니다.



실을 확실하게 펴주는 직동식 사절 기구가 더욱 향상되었습니다. 사절기는 두꺼운 실을 사용해도 바늘실과 밑실을 어김없이 사절해 줍니다. 또한 사절기의 보빈실 유지력이 향상되었습니다.



노루발 레버 부분에 있는 편심 핀을 조정하여 노루발을 미세하게 올릴 수 있습니다.

털이 많고 신축성이 있는 천을 재봉할 때 노루발을 살짝 올리면 소재에 가해지는 하중이 줄어듭니다. 소재를 보다 쉽게 ​​다룰 수 있으며 소재 고유의 질감을 그대로 유지하면서 완성됩니다.

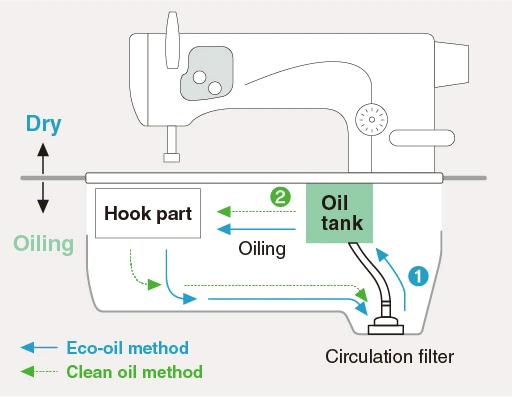

ECO-oli 공법(순환형)

후크와 그 주변 부분에서 언더커버로 떨어진 오일은 여과되어 먼지와 먼지를 제거한 후 오일 탱크로 되돌아갑니다. 이 방법을 사용하면 오일을 바르는 노력이 줄어들고 오일 소비가 줄어듭니다.

클린 오일 방식

후크 및 그 주변부에서 언더커버로 떨어진 오일은 오일탱크로 되돌아가지 않고 항상 깨끗한 오일만 후크에 공급됩니다.

★급유방식은 원하는 대로 변경할 수 있습니다.
